关于聚四氟乙烯（PTFE）数控加工，您需要了解的一切

聚四氟乙烯（PTFE），通常以商品名特氟龙®为人熟知，因其耐化学腐蚀、高温稳定性好、摩擦系数极低，是工业加工中应用最广泛的材料之一。与传统金属或工程塑料不同，PTFE在数控加工过程中容易发生变形、产生毛刺和尺寸不稳定。

在这篇文章中，您将了解到 PTFE CNC 加工的难点所在，以及我们为克服这些困难而采用的加工技术，从而交付高质量的成品。

什么是聚四氟乙烯（PTFE）材料？

聚四氟乙烯（PTFE）是一种耐用的塑料材料，以其不粘表面、耐化学腐蚀性和在极端温度下可靠运行的能力而闻名。

不同等级的聚四氟乙烯/聚四氟乙烯数控加工

PTFE数控加工的特点

聚四氟乙烯（PTFE）具有许多优良特性，包括耐热性、耐化学腐蚀性、低摩擦系数和电绝缘性。这些特性使其成为数控加工密封件、绝缘体、耐磨部件和精密滑动元件的理想材料。

然而，与固体工程塑料相比，聚四氟乙烯（PTFE）质地柔软光滑，在压力下容易变形。这意味着它切割不平整，工件在加工或冷却后可能会变形或移位，从而影响加工精度。

在进行特氟龙数控加工时，请注意以下特性：

● 低表面能：由于表面纹理，PTFE 是一种非常光滑的材料，因此不容易被夹紧。
● 高热膨胀系数：聚四氟乙烯（PTFE）具有很高的热膨胀系数。加工过程中产生的摩擦会导致温度大幅升高，使零件容易发生热变形和尺寸变化。
● 蠕变/冷流：即使经过机械加工，聚四氟乙烯（PTFE）在应力作用下仍会缓慢且永久地变形。这意味着随着时间的推移，材料会因松弛而导致零件尺寸发生变化。为了获得更高的尺寸精度，加工后必须让零件静置一段时间，以改善松弛效应。
● 刚性差：与其他更坚韧的塑料和金属相比，聚四氟乙烯（PTFE）在切削力作用下表现出特殊的力学行为。如果进给速度过高，材料会发生弯曲，导致滑动切削。为了改善零件的整体表面光洁度，应采用轻柔、稳定的切削方式，以减少表面的涂抹、撕裂和变形。

聚四氟乙烯零件的加工方法

手工加工

聚四氟乙烯（PTFE）可使用手工工具或细齿锯进行加工。施加轻柔、稳定的压力并采用均匀的运动，以防止这种柔软材料变形或拉伸。小心操作可获得边缘整齐、尺寸稳定的零件。

聚四氟乙烯数控加工

为了获得更高的精度，可以使用数控机床加工聚四氟乙烯（PTFE）零件。使用锋利的硬质合金或高速钢刀具，配合高主轴转速、浅切削和精确的进给控制，可以加工出高质量的PTFE零件。轻柔的夹具和气流吹扫可以防止零件变形或起毛，同时保持表面质量，确保聚四氟乙烯数控加工结果的精确性和可重复性。

不同的聚四氟乙烯/聚四氟乙烯数控加工方法

特氟龙水刀切割

这种方法利用高压水射流混合磨料颗粒，精确切割特氟龙板材或部件。由于该方法产生的热量少，降低了材料变形的风险，因此非常适合复杂设计。

激光切割和雕刻

激光切割和雕刻技术能够对特氟龙进行精确细致的加工。聚焦的激光束熔化或汽化材料，从而实现精细的切割和雕刻。激光加工精度极高，是打造独特设计的理想之选。

热成型和模塑

热成型工艺包括加热聚四氟乙烯（PTFE）薄片，然后使用模具或真空成型工艺进行成型。压缩成型和注塑成型也可用于生产具有高重复性的复杂聚四氟乙烯（PTFE）部件。

聚四氟乙烯数控加工指南

加工聚四氟乙烯并不困难，但精度取决于精细的进给、机器速度和工件夹持技术的组合。

适用于 PTFE 数控加工的正确刀具几何形状

在进行 PTFE CNC 加工时，选择便于切削和排屑的切削刀具。

● 锋利的切削刃：为了顺利切割聚四氟乙烯（PTFE），刀具必须具有刀刃状的切削部分。如果刀片钝了，材料会发生涂抹、拉伸或折叠，而不是干净利落地剪切掉。
● 高螺旋或双刃立铣刀：高螺旋或双刃立铣刀能有效排出切屑，减少热量积聚，防止表面起毛。
● 抛光槽：抛光槽可减少刀具与软聚合物之间的摩擦，使切屑滑出，从而改善表面光洁度。
● 小前角：适中或较小的正前角最为理想。如果前角过大，会切入较软的聚四氟乙烯（PTFE）材料，导致零件变形。
● 圆角或弧角：圆角或弧角刀具可减少凿削应力集中，尤其是在拐角、边缘和切口处。
● 轻微的端切余量：提供足够的端切余量可以防止摩擦，并通过仅用刀刃进行切割来保持热量控制。

防止零件变形

聚四氟乙烯/PTFE CNC加工的独特性能使其能够自由滑动，因此在夹紧工件时必须格外小心。

● 降低夹紧压力：保持合适的压力可以避免形状变形，使工件在释放时更接近目标尺寸和形状。
● 真空吸盘或定制轮廓夹具：对于非常小、薄或不规则的零件，使用真空吸盘固定工作台或根据零件形状定制的夹具，即可在不产生压缩的情况下提供足够的夹持力。这些夹具能够在保持零件几何形状的同时，提供稳定性。
● 薄型或长型截面的支撑：由于聚四氟乙烯（PTFE）具有很高的柔韧性，未加支撑的截面在切割过程中会自由移动或振动。加装背板或支撑及压缩尾座可以改善形状和表面光洁度。
● 避免点接触或边缘接触：使用薄刃施力会导致目标材料变形。务必确保接触面尽可能平整光滑，以防止位移和变形。

采用高主轴转速

使用锋利刀具并以高主轴转速加工时，PTFE材质能提供良好的响应，因为干净利落的刀刃啮合可减少涂抹。更高的转速有助于切削材料而非拖拽，从而获得更光滑的表面和更少的凸起边缘。

浅水深度，快速进给速度

如果刀具与聚四氟乙烯（PTFE）接触时间过长或切入深度过深，PTFE会发生形变。浅切结合快速进给动作可以限制热量积聚，防止材料从刀具上弯曲脱离。这保证了切割的稳定性和一致性。

保持芯片负载稳定

切削过程中适时停止或减速，并保持稳定的进给速度，可以确保刀具平稳、连续地切削。由于每个刀刃切削的材料量不同，切屑堆积不均匀，从而导致表面纹理不规则。

使用气流清除碎屑

聚四氟乙烯（PTFE）不像其他材料那样容易崩屑，它会产生细长的切屑，这些切屑会缠绕在刀具上，导致过热。采用适当的排屑策略，例如吹气，可以避免使用冷却液。PTFE在切削过程中不需要液体冷却，因此干式加工是更好的选择。

聚四氟乙烯数控加工的应用及公差

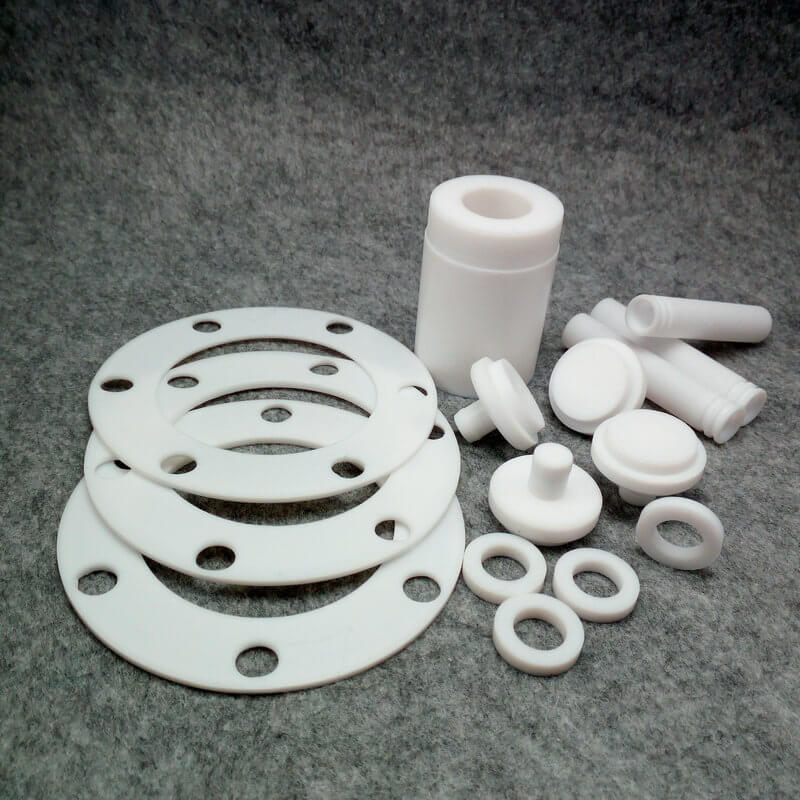

聚四氟乙烯（PTFE）常被加工成密封件、轴承和其他可在严苛环境下使用的零件。了解其典型应用和实际公差将有助于您判断PTFE是否适合您的项目。

九紫星模型：值得信赖的定制 PTFE 加工零件

正在寻找可靠的定制 材料PTFE 加工零件？凭借我们在特氟龙/PTFE CNC 加工方面的专业技术，我们确保在航空航天、医疗、化工和其他工业领域实现无缝集成和高效性能。

九紫星模型 提供以品质稳定、控制严格和交货迅速着称的CNC 加工服务。无论您需要原型制作还是批量生产零件，我们的团队都随时准备为您提供可靠的解决方案，确保您的项目取得成功。

立即联系我们获取详细报价！

常问问题

聚四氟乙烯的加工公差是多少？

聚四氟乙烯的加工公差通常比较小，一般在±0.002英寸以内。但是，具体的公差取决于零件几何形状、加工的复杂程度以及应用的具体要求等因素。

用数控机床加工聚四氟乙烯难吗？

加工聚四氟乙烯（PTFE）确实存在一些挑战。聚四氟乙烯相对较软且延展性高，这使得它在数控加工过程中容易发生变形、拉丝或毛刺。然而，如果使用合适的刀具，保持较低的切削速度，并正确夹紧工件，聚四氟乙烯仍然可以稳定加工，从而生产出高质量的零件。

CNC加工聚四氟乙烯的成本是多少？

聚四氟乙烯（PTFE）的数控加工成本通常略高于普通工程塑料。这是由于PTFE材料成本较高、加工过程中工艺控制要求更严格以及加工效率相对较低所致。具体价格取决于零件的尺寸和结构复杂程度、公差要求以及订单数量。
